OR型管式冷却器

OR-60~1200冷却器简述:

OR系列60~1200型冷却器流量60L/min~1200L/min,重量8.5kg~72kg,换热面积0.26m2~4.4m2。采用多管式,传热面积广,良好的传热管,不漏油,装配简易。抗污染,适用于较脏和高粘度油液的冷却,也适用于水对水、水对气的热交换。

OR系列60~1200冷却器特点

1、传热面积广:本冷却器的传热管采用多管式裸管的设计,其接触面积广,冷却面积大,传热效率高,冷却效果佳。

2、良好的传热管:采用导热性良好的99.9%纯铜(采用纯红铜管热传导率0.95以上),为最适合散热的冷却管。

3、不漏油:因冷却器板管与本体采用一体化设计,可以避免水与油混合的困扰,同时在出厂前经过气密测试确实紧密,故能达到防漏的目的。

4、装配简易:脚座可360度自由转动,对于冷却器本体随意更换方向及角度装配,通过脚座可直接焊接在母机或油槽的任何位置,既方便又简单。

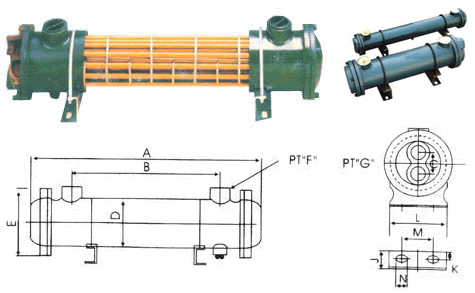

OR系列冷却器型号、技术参数及尺寸:

型号
Model
工作压力(油):≤1.0MPa介质粘度:(20~300)×106 m2/s (厘沲)
工作压力(水):≤1.0MPa换热系数:~200 W/m2.k (~170 kcal/m2.h.℃)
参考
流量
L/min
换热
面积
m2
LCL1SdDBbHhRoRwWE×F重量
Kg
OR-60600.2645530577250ф89ф1201159514077Rc3/4Rc3/4467×108.5
OR-1001000.3855540580320ф102ф13514410616696Rc3/4Rc3/45810×2012.5
OR-1501500.62560385100300ф140ф175174130213117Rc1 1/4Rc17013×1619
OR-2502501.376058550024
OR-3503502116599090032.5
OR-60060021175950135850ф165ф207205160248138Rc2Rc1 1/48013×1640
OR-800800317001490140054
OR-100010003.721401890180062
OR-120012004.425302270218072

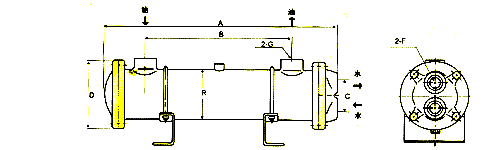

OR系列冷却器安装尺寸

型号ABCRDGF流量
OR-6045030545891253/43/460
OR-100555403681141453/43/4100
OR-1505753858514017511/41150
OR-2507805858514017511/41250
OR-35011809908514017511/41350
OR-600117595090165200211/4600
OR-8001700149090165200211/4800
OR-10002140189090165200211/41000
OR-12002530227090165200211/41200
OR系列冷却器使用注意事项

1、本冷却器只适用于淡水,使用海水须特别订做。冷却器冷却管之油口两方可自由决定出入口,油液本身流向不受限制,而水之进口一定要由下方进入,由上方出水口出水;
2、最高压力:油侧10kg/cm2,水侧7kg/cm2
3、在冷却水可能出现冻结的季节,不工作时应将冷却器内的水放出;
4、每六个月清洗散热管(紫铜管内径),冷却器水侧(限传热管内侧)约每四个月或半年,清除水垢一次,方可保持良好冷却效率,高粘度油液使用时请将油量与水量保持等量。以保持良好的冷却效果;
5、水入口及油入口温度差在80℃以上时不能装用。食品及化学药品不能使用。
